Arduino och accelerometer: Användning av ADXL345 sensorn

I den här artikeln kommer vi att utforska hur man använder Arduino och accelerometer tillsammans när vi arbetar med den kraftfulla ADXL345-sensorn. Denna sensor är perfekt för projekt som kräver mätning av acceleration och rörelse, och med Arduino som plattform kan vi snabbt och enkelt experimentera med dessa data. Genom att följa vår handledning kommer du att få en djupare förståelse för hur man kopplar, programmerar och tolkar data från en accelerometer.

Genom att använda en accelerationssensor arduino kan vi få insikter och information om objektets rörelse, orientering och g-krafter. I denna handledning fokuserar vi särskilt på att implementera ADXL345, en 3-axlig accelerometer, som kan användas i en mängd olika projekt, från robotar till bärbara enheter. Vi kommer att gå igenom installationen, kretsuppkopplingen och den nödvändiga kodningen för att få igång din arduino accelerometer.

Vad är en accelerometer?

En accelerometer är en enhet som mäter acceleration, vilket är förändringen av hastighet över tid. Den kan registrera rörelse i tre dimensioner och ge information om accelerationens riktning och styrka. Accelerometer för Arduino används i många applikationer, inklusive smartphones, surfplattor och till och med inbyggda system i fordon. Dessa sensorer spelar en viktig roll i projekt där det är nödvändigt att mäta rörelse, vilket gör dem oumbärliga inom teknik och elektronik.

Översikt av ADXL345 sensorn

ADXL345 är en accelerometer sensor for Arduino som är perfekt för användning i olika projekt. Den är kompakt, kostnadseffektiv och har en låg strömförbrukning, vilket gör den idealisk för bärbara applikationer. Den kan mäta acceleration på tre axlar: X, Y och Z, vilket gör det möjligt att få fullständig information om rörelsen av det objekt som sensorn är kopplad till.

En av de mest attraktiva egenskaperna hos ADXL345 är dess kommunikationsmetod: den använder entweder I2C eller SPI, vilket gör den kompatibel med många Arduino-modeller. Genom att använda denna sensor får användaren i realtid information om förändringar i acceleration, vilket öppnar upp för kreativa och innovativa projekt.

Utrustning och krav

Innan vi börjar med projektet, behöver vi viss utrustning. Här är en lista på vad du behöver för att komma igång med accelerometer in Arduino:

• Arduino Uno (eller en annan kompatibel modell)
• ADXL345 accelerometer sensor
• Jumperkablar
• Brödbräda (valfritt, men rekommenderas för enklare koppling)
• Dator med Arduino IDE installerad

Installation av nödvändiga bibliotek

För att kunna kommunicera med accelerometer arduino ADXL345 behöver vi installera några bibliotek. Du behöver installera Adafruit ADXL345-biblioteket samt Adafruit Unified Sensor-biblioteket. Följ dessa steg för installation:

1. Öppna Arduino IDE.
2. Gå till "Sketch" > "Include Library" > "Manage Libraries...".
3. I bibliotekshanteraren söker du efter "Adafruit ADXL345" och trycker på "Installera".
4. Upprepa för "Adafruit Unified Sensor".

Kretsuppkoppling

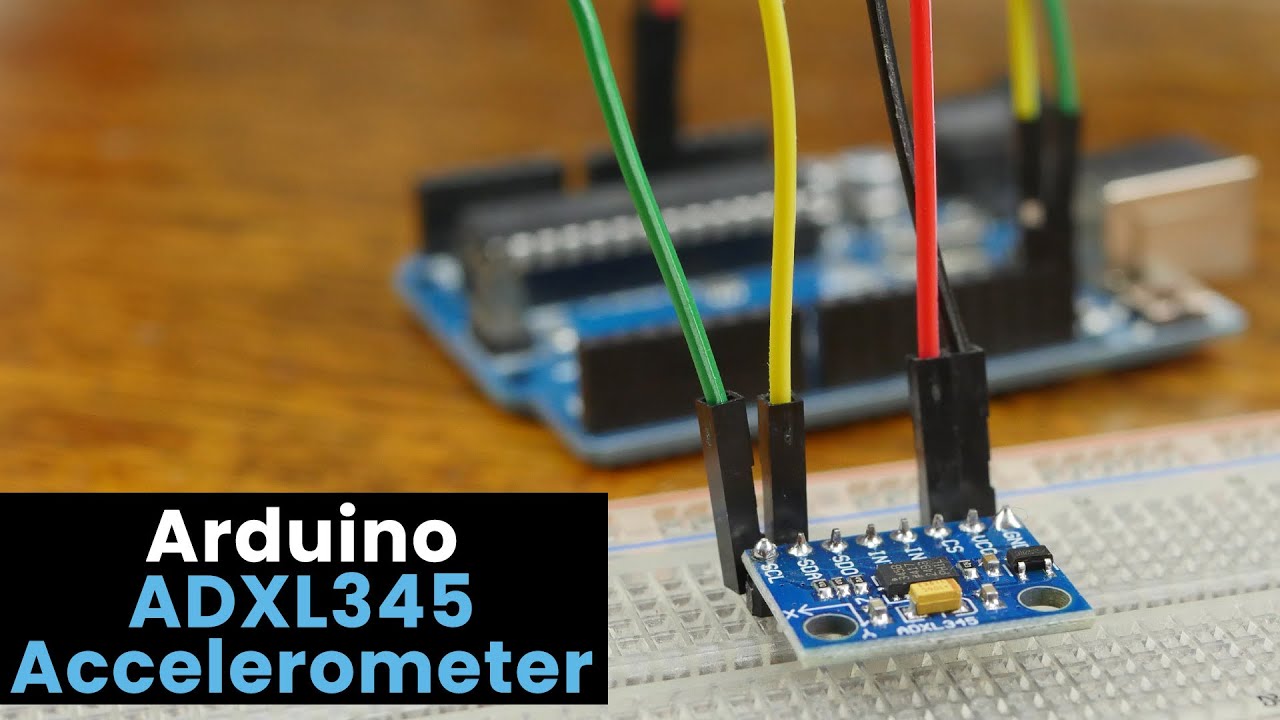

Nästa steg är att koppla ADXL345-sensorn till din Arduino. Här är de nödvändiga kopplingarna:

• GND: Koppla GND-pinnen från sensorn till GND på Arduino.
• VCC: Koppla VCC-pinnen från sensorn till 3.3V på Arduino.
• SDA: Koppla SDA-pinnen från sensorn till A4-pinnen på Arduino.
• SCL: Koppla SCL-pinnen från sensorn till A5-pinnen på Arduino.

Med dessa anslutningar klara är vi redo att börja koda vår accelerometer och Arduino.

Kodning i Arduino IDE

Nu är det dags att skriva koden som kommer att kommunicera med vår ADXL345-sensor. Följande kod exempel visar hur man läser av accelerationsdata från sensorn:

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_ADXL345_U.h>

Adafruit_ADXL345_Unified accel = Adafruit_ADXL345_Unified();

void setup() {
    Serial.begin(9600);
    if (!accel.begin()) {
        Serial.println("Ingen ADXL345 hittades!");
        while (1);
    }
    accel.setRange(ADXL345_RANGE_16_G);
}

void loop() {
    sensors_event_t event;
    accel.getEvent(&event);
    Serial.print("X: ");
    Serial.print(event.acceleration.x);
    Serial.print(" m/s^2, Y: ");
    Serial.print(event.acceleration.y);
    Serial.print(" m/s^2, Z: ");
    Serial.print(event.acceleration.z);
    Serial.println(" m/s^2");

    delay(100);
}

Ladda upp och testa koden

Efter att du har skrivit och sparat koden är det dags att ladda upp den till din Arduino. Följ dessa steg:

1. Anslut din Arduino till datorn via USB.
2. Välj rätt port och kort i Arduino IDE.
3. Klicka på "Ladda upp"-knappen för att kompilera och överföra koden.

När kodöverföringen är klar kan du öppna seriemonitoren i Arduino IDE genom att gå till "Verktyg" > "Seriemonitor". Du bör nu kunna se accelerationsdata från din ADXL345.

Tolkning av accelerationsdata

Accelerationsdata som visas i seriemonitoren representerar acceleration i tre axlar: X, Y och Z. Dessa värden är uttryckta i m/s². Till exempel, om värdet på X-axeln är 9.81 m/s², innebär det att objektet upplever gravitation i den riktningen. Genom att analysera dessa data kan du få insikt i objektets rörelse och orientering.

Användningsområden för ADXL345

ADXL345 har många användningsområden i olika projekt. Här är några exempel där en accelerometer sensor for Arduino kan användas:

• Robotteknik för att detektera rörelse och orientering.
• Fitnessövervakning för att mäta steg eller fysisk aktivitet.
• Spelapplikationer för att registrera rörelser i realtid.
• Uppkopplade bärbara enheter för att mäta acceleration och kroppens position.

Slutsats

Genom att följa denna handledning har du lärt dig hur man använder Arduino och accelerometer ADXL345 för att mäta acceleration och rörelse. Vi har gått igenom alla steg, från installation och koppling till kodning och testning. Denna sensor är mycket kraftfull och kan användas i en mängd olika projekt, vilket gör den till ett utmärkt tillskott till dina arduino accelerometer-projekt.

Resurser och vidare läsning

Om du vill utforska mer om accelerometer och Arduino eller ADXL345, här är några resurser att kolla in:

• Adafruit ADXL345-guide
• Arduino exempel på ADXL345
• SparkFun ADXL345-produktöversikt

Vi hoppas att du har haft glädje av denna handledning och att du är inspirerad att skapa egna projekt med accelerometer for arduino ADXL345!

```
