Arduino och MPU-6050: Introduktion till sensormoduler

Arduino och MPU-6050: Introduktion till sensormoduler

Arduino har revolutionerat den sätt vi skapar och interagerar med teknologi på. Det är en plattform för programmering och elektronik som möjliggör för både nybörjare och experter att bygga interaktiva projekt. En av de mest populära modulerna att använda tillsammans med Arduino är MPU-6050, en kraftfull sensor som möjliggör mätningar av acceleration och rotation.

I denna artikel går vi igenom vad Arduino och MPU-6050 är, deras tekniska specifikationer och hur man kopplar ihop dem för att skapa intressanta projekt. För den som är intresserad av elektronik och programmering kan kombinationen av Arduino och MPU-6050 vara en fantastisk möjlighet att lära sig mer om sensorer och datahantering.

Vad är Arduino?

Arduino är en öppen källkodsplattform för elektronik och programmering, som används för att bygga interaktiva projekt. Plattformen består av både hårdvara (en mikroprocessor) och mjukvara (programmeringsmiljö) som gör det möjligt för användare att skriva kod och kontrollera elektroniska komponenter. Genom att använda Arduino kan man lätt skapa allt från enkla apparater till mer avancerade robotar.

Arduino är särskilt populär bland hobbyister, studenter och yrkesverksamma på grund av sin användarvänlighet och omfattande gemenskap. Med många tillgängliga tillägg och moduler kan du enkelt utöka funktionaliteten hos din Arduino. Detta inkluderar sensorer, motorer och mycket mer.

Vad är MPU-6050?

MPU-6050 är en 6-axlig rörelsesensor som kombinerar en accelerometer och en gyroskop i en enda modul. Den är designad för att mäta acceleration och rotativa rörelser, vilket gör den idealisk för användning inom områden såsom robotteknik, drönare, spelkontroller och mycket mer. MPU-6050 kommunicerar via I2C-protokollet, vilket gör det enkelt att integrera med Arduino.

Med hjälp av MPU-6050 kan du få insikter om orientering, hastighet och rörelse av objekt, vilket erbjuder en mängd olika applikationer inom teknik och forskning.

Teknisk specifikation av MPU-6050

• Accelerometer: 3-axlig, ±2g, ±4g, ±8g och ±16g selectable
• Gyroskop: 3-axlig, ±250, ±500, ±1000 och ±2000 °/s selectable
• Avgör hur den används med Arduino genom att använda I2C-gränssnitt.
• Inbyggd temperaturgivare
• Kraftförsörjning: 3.3V till 5V

Användningsområden för MPU-6050

MPU-6050 används inom många olika områden och kan tillämpas i en rad olika projekt. Några av de mest populära användningsområdena inkluderar:

1. Robotik: Används för att hjälpa robotar att navigera och känna av sin orientering.
2. Drönare: Används för stabilisering och navigering av flygande fordon.
3. Spelkontroller: Implementeras i handler för fler dimensionella interaktiva spel.
4. Fitness: Används i bärbara teknologier för att övervaka rörelser och prestation.
5. Forskning och utveckling: Används i akademiska projekt för att studera rörelsemönster.

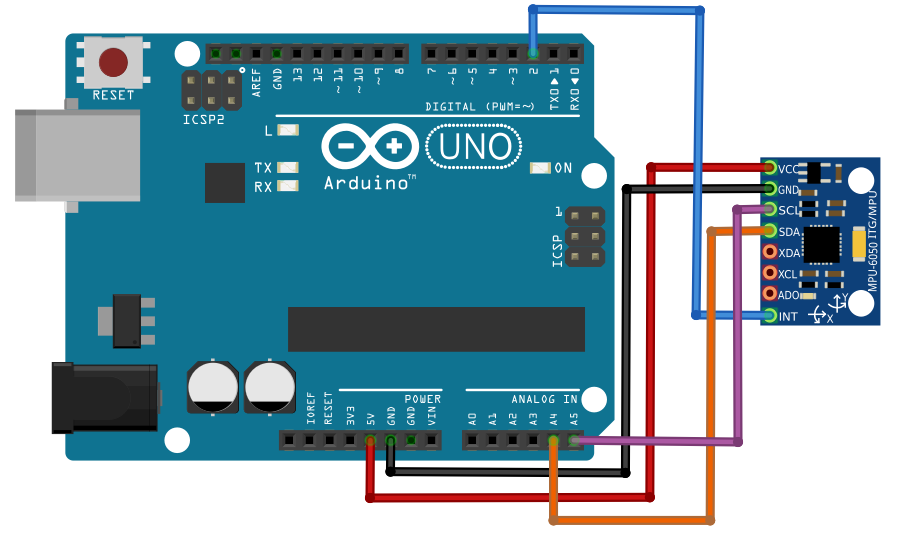

Koppla ihop MPU-6050 med Arduino

Att koppla ihop MPU-6050 med Arduino är en relativt enkel process. Du behöver följande komponenter:

• Arduino (t.ex. Arduino Uno)
• MPU-6050 sensor modul
• Jumper kablar
• Någon typ av breadboard (valfritt)

För att koppla ihop dem, följ stegen nedan:

1. Anslut MPU-6050 till Arduino med jumper kablar.
2. Konfigurera VCC på MPU-6050 till 5V på Arduino.
3. GND till GND.
4. SDA till A4 (på Arduino Uno).
5. SCL till A5 (på Arduino Uno).

Programmera din Arduino för att läsa data från MPU-6050

För att läsa data från MPU-6050 behöver du använda en bibliotek i din Arduino IDE. Vanligtvis används "Wire.h" och ett bibliotek som heter "MPU6050.h". Följande steg kommer att guida dig genom processen:

1. Öppna din Arduino IDE och installera biblioteken om de inte redan är installerade.
2. Inkludera biblioteken i ditt program.
3. Initiera MPU-6050 i din setup-funktion.
4. Skapa en loopfunktion för att kontinuerligt läsa sensordata.

Ett enkelt exempel på kod för att läsa acceleration och gyroskopdata kan se ut så här:

#include
#include

MPU6050 mpu;

void setup() {
    Wire.begin();
    Serial.begin(115200);
    mpu.initialize();
}

void loop() {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;

    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
    Serial.print("Ax: "); Serial.print(ax);
    Serial.print(" Ay: "); Serial.print(ay);
    Serial.print(" Az: "); Serial.println(az);

    delay(500);
}

Tolkning av sensordata

Efter att ha läst datan från MPU-6050 kan det vara viktigt att tolka dessa värden. Accelerometern ger dig information om acceleration i x-, y- och z-led. Gyroskopet ger information om rotation, vilket kan användas för att bestämma orientering.

Det kan vara bra att förstå enhetshierarkin för att tolka måtten korrekt. Till exempel, acceleration mäts i g (gravitationsenheter) och rotation i °/s. Som med alla sensorer kan brus och avvikelser påverka resultaten, så det är viktigt att kalibrera sensorerna korrekt.

Vanliga problem och lösningar

Som med alla tekniska projekt kan det uppstå problem när man arbetar med Arduino och MPU-6050. Här är några vanliga utmaningar och deras lösningar:

• Ingen data läses: Kontrollera att alla kablar är korrekt anslutna och att biblioteket har installerats korrekt.
• Data fluktuerar kraftigt: Detta kan bero på brus. Tänk på att implementera en filtreringsteknik, som ett glidande medelvärde.
• Sensor värden är alltid noll: Kan indikera ett problem med inställningen av I2C-adressen eller biblioteket.

Avslutning

Att kombinera Arduino med MPU-6050 öppnar upp för en värld full av möjligheter för både nybörjare och erfarna utvecklare. Genom att följa stegen ovan kan du snabbt och effektivt skapa dina egna projekt och lära dig mer om sensorteknologi. Om du är intresserad av elektronik och programmering, ge dig själv utmaningen att experimentera med Arduino och MPU-6050!

Utforska olika möjligheter, applicera mig till riktiga problem och upptäck hur kraftfulla dessa moduler kan vara. Med lite tålamod kan du utveckla imponerande projekt som inte bara kommer att lära dig mycket utan också inspirera andra.

Den här artikeln är strukturerad för att ge en omfattande översikt av Arduino och MPU-6050, med en mängd exempel, tips och problem som kan uppstå. Varje avsnitt är noggrant organiserat och fokuserar på olika aspekter av ämnet, från grunderna till mer avancerade användningar.
