Arduino DHT22 - Temperaturövervakning med I2C 16x2 LCD

1. Arduino Uno (eller något annat Arduino-kort)
2. DHT22 sensor
3. I2C 16x2 LCD (med I2C-modul)
4. Jumperkablar
5. USB-kabel för att ladda ner kod till Arduino

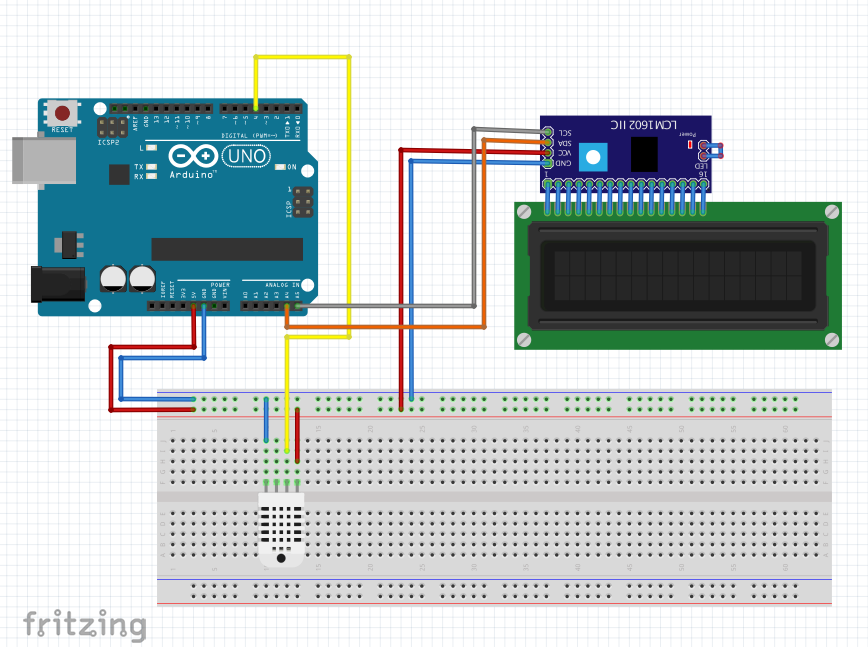

Koppla DHT22 till Arduino

För att koppla DHT22 sensorn till din arduino behöver du ansluta tre stift från sensorn:

• VCC (strömförsörjning) - anslut till +5V på Arduino.
• GND (jord) - anslut till GND på Arduino.
• DATA - anslut till en digital pin, till exempel D2.

När du har kopplat DHT22-sensorn korrekt kan du gå vidare till nästa steg.

Ansluta I2C 16x2 LCD

Kopplingen av I2C 16x2 LCD är också relativt enkel. För att ansluta LCD-skärmen till din arduino ska du göra följande:

• VCC - anslut till +5V på Arduino.
• GND - anslut till GND på Arduino.
• SDA - anslut till A4 (SDA) på Arduino.
• SCL - anslut till A5 (SCL) på Arduino.

Nu är både DHT22 och I2C 16x2 LCD korrekt kopplade till din arduino. Låt oss nu installera de nödvändiga biblioteken som krävs för att läsa från DHT22-sensorn och styra LCD:n.

Installera nödvändiga bibliotek

För att kommunicera med DHT22 sensorn och I2C 16x2 LCD måste vissa bibliotek installeras i Arduino IDE. Gå till "Sketch" -> "Include Library" -> "Manage Libraries". Sök efter och installera följande bibliotek:

• DHT sensor library av Adafruit
• LiquidCrystal I2C bibliotek

När dessa bibliotek är installerade är du redo att skriva koden för ditt projekt.

Skriva Arduino-koden

Nedan är ett exempel på hur Arduino-koden kan skrivas för att läsa data från DHT22 och visa det på I2C 16x2 LCD:

#include <DHT.h>
#include <LiquidCrystal_I2C.h>

#define DHTPIN 2
#define DHTTYPE DHT22

LiquidCrystal_I2C lcd(0x27, 16, 2);
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  lcd.begin();
  lcd.backlight();
  dht.begin();
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    lcd.print("Error!");
    return;
  }

  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Temp: ");
  lcd.print(t);
  lcd.print(" C");

  lcd.setCursor(0,1);
  lcd.print("Hum: ");
  lcd.print(h);
  lcd.print(" %");

  delay(2000);
}

Testa systemet

Efter att ha skrivit och laddat upp koden till din arduino kan du börja testa systemet. När du matar ström till din Arduino och sensorer bör LCD-skärmen visa aktuell temperatur och luftfuktighet. Om allt är korrekt anslutet och koden laddas upp utan fel, bör du se data som uppdateras varje två sekunder.

Felsökning och vanliga problem

Om du har problem med att få systemet att fungera kan du kontrollera följande punkter:

• Säkerställ att alla kablar är korrekt anslutna.
• Kontrollera att bibliotek är korrekt installerade.
• Verifiera att rätt pinne är angiven i koden (DHTPIN).
• Se till att ditt arduino får tillräcklig ström.

Om du fortfarande får fel kan du försöka med att använda en annan DHT22-sensor om möjligt, eftersom det kan finnas en felaktig enhet.

Avslutande tankar

Genom att använda arduino dht22 i kombination med en I2C 16x2 LCD har du nu skapat ett effektivt och informativt system för att övervaka temperatur och luftfuktighet. Denna installation kan enkelt utvidgas med flera sensorer eller anslutas till en internetplattform för fjärrövervakning.

Vi hoppas denna guide har varit nyttig och inspirerande för dig. Temperaturövervakning är ett utmärkt projekt som inte bara är lärorikt utan också praktiskt för många tillämpningar.

Resurser och vidare läsning

Här är några resurser där du kan lära dig mer om arduino dht22, övervakningssystem och relaterade projekt:

• Arduino officiella hemsida
• Adafruit DHT-sensorbibliotek
• Instructables-project för Arduino
• YouTube-videor om DHT22 och Arduino

Vi önskar dig lycka till med ditt projekt och hoppas att du får ut det mesta av din nya temperaturövervakning!
