Arduino LDR: Så arbetar du med ljuskänsliga motstånd

Arduino LDR: Så arbetar du med ljuskänsliga motstånd

Välkommen till vår guide om Arduino LDR och hur du kan använda dessa ljuskänsliga resistorer i dina projekt. LDR, eller ljuskänsliga resistorer, är komponenter som reagerar på förändringar i ljusnivåer, vilket gör dem till perfekta verktyg för att skapa interaktiva och automatiserade system. I denna artikel kommer vi att utforska grunderna kring ldr arduino och hur du kan implementera dessa komponenter i dina egna projekt.

Att förstå hur LDR fungerar och hur man integrerar dem med en Arduino öppnar upp för många möjligheter för både nybörjare och hobbyister. Oavsett om du vill bygga en enkel ljuskänslig LED-lampa eller en avancerad automationslösning, kommer denna guide att ge dig all information du behöver för att komma igång. Låt oss dyka ner i världen av ljuskänsliga resistorer och deras användning med Arduino!

Introduktion

En ljuskänslig resistor är en typ av resistor vars motstånd värde förändras beroende på ljusnivåerna. Dessa komponenter är billiga och lättillgängliga, vilket gör dem till ett utmärkt val för hobbyister som arbetar med elektroniska projekt. I denna artikel kommer vi att gå igenom grunderna för LDR, hur de fungerar och hur du kan använda dem med Arduino.

Vad är en LDR?

En LDR eller ljuskänslig resistor är en passiv komponent som reagerar på ljus. LDR:er är vanligtvis baserade på material som cadmium sulfid (CdS), vilket gör att motståndet minskar när ljuset ökar. Det betyder att när ljusflödet på LDR:en ökar, minskar motståndet proportionellt. Detta gör det möjligt att använda LDR i olika applikationer, som exempelvis ljusmotorer och automatiserade belysningssystem.

Typer av LDR

Det finns olika typer av LDR:er, var och en med sina egna specifikationer och egenskaper. De vanligaste typerna inkluderar:

• CdS LDR: Den vanligaste typen, som används i många elektroniska applikationer.
• Fototransistor: En annan typ av ljuskänslig komponent som används för att detektera ljus, men som har snabbare svarstid än LDR.
• Fotodioder: Dessa komponenter används för hög precision och har en mycket snabb respons på ljusförändringar.

Hur fungerar en ljuskänslig resistor?

Den grundläggande funktionen för en ljuskänslig resistor bygger på fotokonduktivitet. När fotoner från det inkommande ljuset träffar yttermaterialet på LDR:en, exciterar de elektroner, vilket resulterar i en minskning av resistansen och en ökad strömflöde genom motståndet. Detta gör att man kan mäta ljusstyrkan med hjälp av en Arduino genom att läsa av spänningsfallet över LDR:en.

Spänning och resistans

För att mäta ljusstyrka behöver du upprätta ett spänningsdelarnätverk. När LDR:en utsätts för ljus kommer dess resistans att variera, vilket leder till en förändring i den resulterande spänningen i nätverket. Denna spänning kan sedan läsas av med hjälp av analoga ingångar på arduino ldr.

Material och verktyg som behövs

För att arbeta med en ldr arduino behöver du följande material:

• Arduino-kort (t.ex. Arduino Uno)
• LDR (ljuskänslig resistor)
• Motstånd (typiskt 10 kΩ)
• Bred kablage till förbindelser
• Brödbit för prototypande
• USB-kabel för att koppla Arduino till datorn
• Datortjänst, som Arduino IDE, installerad på din dator

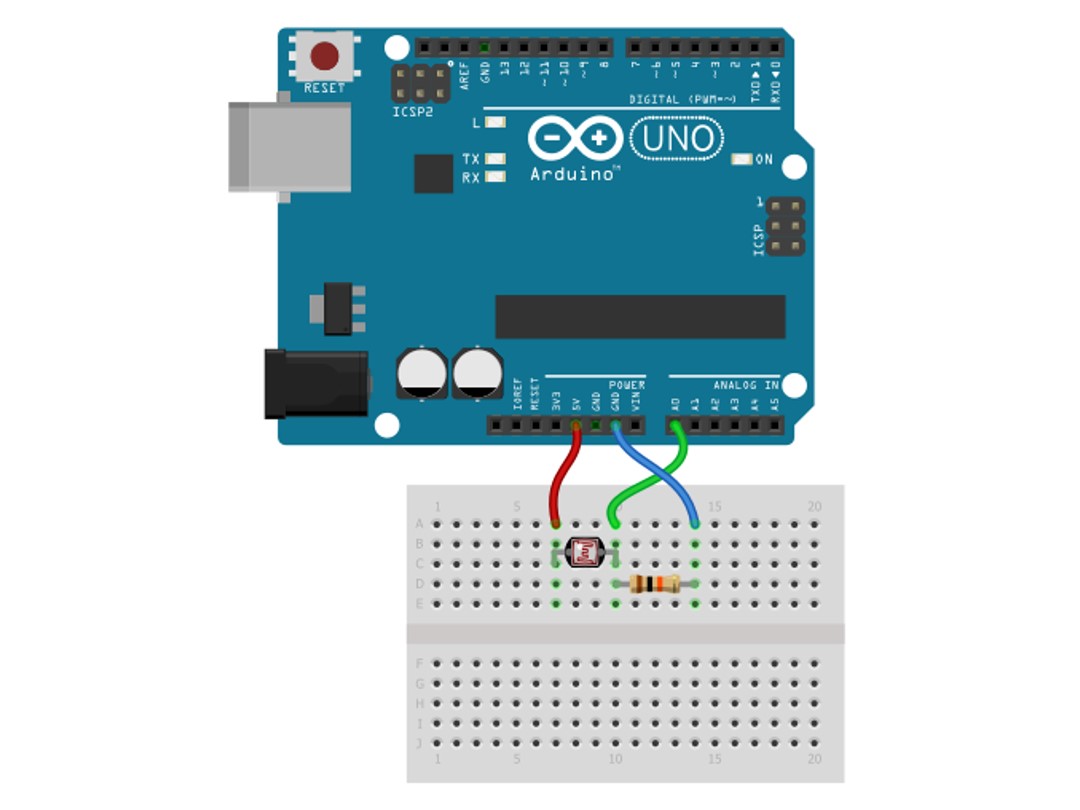

Kopplingsschema för LDR med Arduino

Innan vi börjar med programmeringen är det viktigt att sätta upp ett korrekt kopplingsschema för att kunna läsa av LDR-värdena. Här är ett enkelt schema:

• Anslut den andra terminalen på LDR:en till en 10 kΩ resistor.
• Anslut den andra sidan av motståndet till GND.
• Koppla analog ingången A0 på Arduino till punkten mellan LDR och motståndet.

  +5V ---- LDR ---- A0 ---- 10 kΩ ---- GND

Genom att följa detta schema kan du enkelt sätta ihop din LDR-krets och koppla den till din Arduino.

Programmering av Arduino för att läsa LDR-värden

När din hårdvara är kopplad, är nästa steg att programmera Arduino för att läsa av LDR-värdena. Här är ett enkelt program som gör just det:

void setup() {
  Serial.begin(9600); // Starta Serial kommunikation
}

void loop() {
  int ldrValue = analogRead(A0); // Läs värdet från LDR
  Serial.println(ldrValue); // Skriv ut värdet i Serial Monitor
  delay(500); // Vänta i 500 ms
}

Denna kod startar en serie kommunikation och läser LDR-värdet från den analoga pin A0. Värdet skrivs ut i Serial Monitor, vilket gör att du kan se hur ljusnivåerna förändras.

Visning av LDR-värden i Serial Monitor

För att se värdena från LDR, öppna Serial Monitor i Arduino IDE. Du kommer att se ett kontinuerligt flöde av värden som representerar ljusnivåerna. Ju högre värde, desto mindre ljus finns det, och vice versa. Det är också möjligt att använda dessa värden för att styra andra komponenter, som LED-lampor eller reläer, baserat på ljusnivåer.

Användningsområden för LDR i projekt

LDR är extremt mångsidiga och kan användas i en mängd olika projekt och applikationer, såsom:

• Automatisk belysning: LDR kan användas i belysningssystem för att släcka och tända lampor efter ljusförhållandena.
• Ljussensorer: I robotar eller drönare kan LDR användas för att följa ljuskällor.
• Reglering av fönsterpersienner: Dessa kan automatiskt justera sig beroende på den omgivande ljusnivån, vilket ger en mer energieffektiv miljö.
• Ekologiska mätningar: LDR:er kan användas i miljömätningsutrustning för att spåra dagsljus och nattspektrum.

Vanliga problem och lösningar

Som med alla elektronikprojekt kan det komma problem med LDR-kopplingar. Här är några vanliga problem och deras lösningar:

• Felaktiga värden i Serial Monitor: Kontrollera kopplingarna för säkerställande av att LDR och motstånd är korrekt kopplade.
• Ingen respons från LDR: Se till att det kommer ljus på sensorn och att arduino ldr är korrekt konfigurerad.
• Värden fluktuerar kraftigt: Detta kan bero på elektriska störningar. Försök att använda en stabil strömförsörjning och korta kablar.

Slutsats

Genom att förstå hur man arbetar med Arduino LDR kan du enkelt skapa en mängd olika projekt som reagerar på ljus. LDR är ett utmärkt verktyg för att göra dina projekt mer interaktiva och responsiva. Många av dagens tekniklösningar bygger på dynamiska sensorsystem, och LDR kan vara en perfekt komponent att börja med.

Resurser för vidare läsning

Om du är intresserad av att gå djupare inom ämnen rörande ldr arduino och ljuskänsliga motstånd, här är några resurser som kan vara till hjälp:

• Arduino Tutorials - Grunderna i Arduino-programmering.
• SparkFun Electronics - Ett stort utbud av komponenter och projektbeskrivningar.
• Instructables - Massor av DIY-projekt och handledningar för att bygga med elektronik.

Genom att följa denna guide kan du nu integrera LDR i dina arduino ldr projekt och skapa intressanta och användbara applikationer. Lycka till med dina framtida projekt!
