Introduktion

Under den senaste tiden har världen förändrats på många sätt, och arduino-projekt med ultraljudssensor har blivit mer relevanta än någonsin. Med COVID-19-pandemin har vi tvingats tänka på nya sätt att interagera med vår omgivning, och detta har lett till innovationer inom teknik och projekt. En av dessa innovationer är användningen av ultraljudssensorer för att skapa beröringsfria lösningar som minimerar smittspridning.

Detta projekt syftar till att illustrera hur man kan använda en ultraljudssensor kopplad till en Arduino för att bygga ett system som inte kräver fysisk kontakt. Genom att implementera sådana system kan vi skydda oss mot sjukdomar och samtidigt upprätthålla funktionaliteten i vår vardag. Låt oss dyka djupt ner i detaljerna kring detta spännande arduino-projekt med ultraljudssensor.

Vad är en ultraljudssensor?

En ultraljudssensor är en komponent som används för att mäta avstånd genom att sända ut ljudvågor på frekvenser som är högre än människans hörsel. Sensorn skickar ut en ljudpuls och mäter hur lång tid det tar för pulsen att reflekteras tillbaka. Genom att använda denna information kan vi räkna ut avståndet till ett föremål. I sammanhang där beröringsfria lösningar är nödvändiga är denna teknik oerhört användbar.

Ultraljudssensorer används inom många olika områden, från robotik till medicintekniska applikationer. De kan integreras enkelt med olika typer av mikrokontroller, och det är just detta som gör dem till en populär komponent i arduino-projekt med ultraljudssensor.

Projektets mål och syfte

Målet med detta projekt är att designa en beröringsfri lösning som använder en ultraljudssensor för att detektera närvaro. Det syftar till att minimera behovet av att vidröra objekt som dörrhandtag eller andra ytor som kan vara smittade. Genom att implementera detta system kan vi bidra till en säkrare miljö för oss själva och andra.

Särskilt i ljuset av den pågående pandemin är det viktigt att förnya och anpassa våra liv på ett sätt som skyddar vår hälsa. Detta projekt är en praktisk tillämpning av teknikens kraft för att skapa säkrare offentliga utrymmen.

Material och verktyg som behövs

För att genomföra detta arduino-projekt med ultraljudssensor kommer du att behöva följande material och verktyg:

• Arduino Uno eller valfri Arduino-modell
• Ultraljudssensor (t.ex. HC-SR04)
• Jumperkablar
• Prototypkort
• Motstånd (om nödvändigt)
• Strömkälla (USB eller extern strömförsörjning)
• Programvara (Arduino IDE)

Se till att du har ett rent och organiserat arbetsområde för att möjliggöra ett smidigt genomförande av projektet.

Steg-för-steg-guide till projektet

När du har samlat alla nödvändiga komponenter kan vi börja med att följa en steg-för-steg-guide för att skapa vårt arduino-projekt med ultraljudssensor.

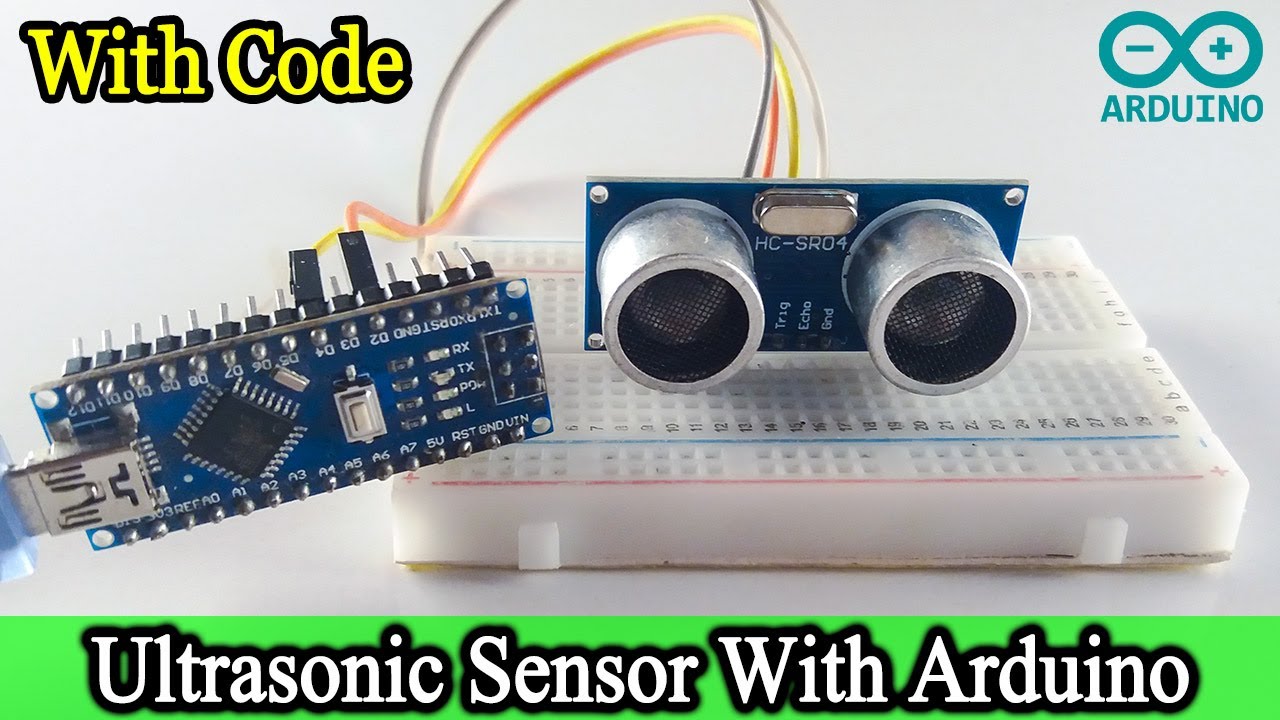

Så här kopplar du ihop komponenterna

Att koppla ihop dina komponenter är ett avgörande första steg. Följ dessa instruktioner noggrant:

1. Anslut VCC-pinnen på ultraljudssensorn till 5V på Arduino.
2. Anslut GND-pinnen på sensorn till GND på Arduino.
3. Anslut Trig-pinnen på sensorn till en digital pinne (t.ex. pin 9) på Arduino.
4. Anslut Echo-pinnen på sensorn till en annan digital pinne (t.ex. pin 10) på Arduino.

När allt är korrekt kopplat kan vi nu gå vidare till programmeringen av vårt system.

Programvara och kodändringar

Öppna Arduino IDE och skriv följande kod för att ställa in ditt arduino-projekt med ultraljudssensor:

#define TRIG_PIN 9
#define ECHO_PIN 10

void setup() {
    Serial.begin(9600);
    pinMode(TRIG_PIN, OUTPUT);
    pinMode(ECHO_PIN, INPUT);
}

void loop() {
    long duration, distance;
    digitalWrite(TRIG_PIN, LOW);
    delayMicroseconds(2);
    digitalWrite(TRIG_PIN, HIGH);
    delayMicroseconds(10);
    digitalWrite(TRIG_PIN, LOW);

    duration = pulseIn(ECHO_PIN, HIGH);
    distance = (duration * 0.034) / 2;

    Serial.print("Distance: ");
    Serial.print(distance);
    Serial.println(" cm");

    delay(1000);
}

Denna kod gör det möjligt för sensorn att mäta avstånd och returnera resultaten till den seriella monitorn.

Testa och justera din sensor

Efter att du har laddat upp koden till din Arduino kan du nu testa din sensor. Öppna den seriella monitorn och se till att du får korrekta avståndsmätningar. Om resultatet är oklart, kontrollera dina kopplingar och se till att sensorn är riktad i rätt monteringsvinkel.

Justera även eventuella parametrar i koden om det behövs för att förbättra resultaten. Genom att få sensorn att fungera korrekt kan du vara säker på att ditt arduino-projekt med ultraljudssensor kommer att ge noggranna och konsekventa avståndsmätningar.

Användningsområden för beröringsfria lösningar

Det finns många potentiella användningsområden för beröringsfria lösningar där en ultraljudssensor kan tillämpas. Här är några exempel:

• Automatiska dörröppnare
• Smarta avfallshanteringslösningar
• Vattenkranar som aktiveras utan beröring
• Avståndsbaserade larm eller säkerhetssystem
• Rörelseaktiverade enheter och installationer

I dagens samhälle, där hygien och hälsa prioriteras, är beröringsfria lösningar en integrerad del av vår framtid.

Avslutande tankar och framtida projekt

Detta arduino-projekt med ultraljudssensor visar hur vi kan använda teknik för att möta aktuella samhällsutmaningar. Genom att implementera beröringsfria lösningar kan vi inte bara öka säkerheten utan även göra våra liv mer bekväma och effektiva.

Framtida projekt kan innebära mer avancerade tillämpningar av ultraljudssensorer, som integrering med IoT-enheter, vilket kan ge ännu fler funktioner och användningsområden. Oavsett hur och var du väljer att använda en ultraljudssensor, är potentialen enorm och helt klart värd att utforska.
