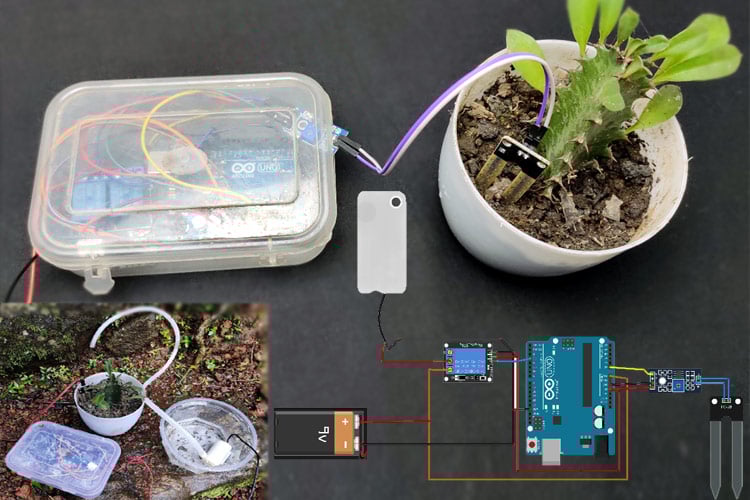

Smart Irrigation System with Arduino and Sensors

Smart Bevattningssystem med Arduino och Sensorer

Att skapa ett smart bevattningssystem med Arduino är en utmanande men samtidigt givande uppgift. Med hjälp av sensorer kan vi övervaka fuktighetsnivåerna i jorden och automatiskt styra vattning baserat på verkliga behov. Detta system kan spara både vattenresurser och tid, vilket gör att det blir en perfekt lösning för både trädgårdar och jordbruk.

I denna artikel kommer vi att gå igenom stegen för att bygga ett automatiskt bevattningssystem Arduino som utnyttjar olika sensorer och en LCD-skärm för att ge användaren viktig information om växternas behov. Vi kommer också att diskutera fördelarna med ett sådant system och ge tips för framtida förbättringar.

Introduktion

Smart bevattning är ett effektivt sätt att optimera vattenanvändning inom jordbruk och trädgårdsarbete. Med ett arduino automatic irrigation system kan vi övervaka och justera bevattningen automatiskt. Detta innebär att vi inte längre behöver gissa när våra växter behöver vatten utan istället få data i realtid för att fatta informerade beslut.

En av nyckelkomponenterna i ett sådant system är Arduino-plattformen, som möjliggör programmering av sensorer och styrning av externa enheter. Med hjälp av olika sensorer kan vi mäta fuktighetsnivåer, temperatur och luftfuktighet, vilket ger en djupare inblick i våra växters behov.

Vad är ett smart bevattningssystem?

Ett smart bevattningssystem är en tekniklösning som använder sensorer och styrenheter för att automatiskt reglera vattningen av växter. Genom att mäta jordens fuktighet och andra miljöfaktorer kan systemet avgöra när och hur mycket vatten som behövs. Detta minskar vattenavfall och säkerställer att växterna alltid får den mängd vatten de behöver för att överleva och trivas.

Med hjälp av Arduino kan vi bygga ett sådant system relativt enkelt och kostnadseffektivt. Genom att programmera vår Arduino kan vi skapa en automatic irrigation system Arduino som är anpassad efter våra specifika behov och krav.

Komponenter som behövs

För att bygga ett smart bevattningssystem med Arduino behöver vi följande komponenter:

• Arduino (t.ex. Arduino Uno)
• Jordfuktighetssensor
• DHT11 (temperatur och luftfuktighetssensor)
• Relämodul (för att styra pumpen)
• LCD-skärm (för att visa information)
• Vattenslang och pump
• Kablar och kopplingar

Installera Arduino-miljön

Innan du börjar programmera behöver du installera Arduino IDE på din dator. Du kan ladda ner den senaste versionen från den officiella Arduino-webbplatsen. När du har installerat IDE, se till att du har de nödvändiga biblioteken för DHT11 och LCD-skärmen.

Du kan installera dessa bibliotek genom att gå till Sketch -> Include Library -> Manage Libraries... i Arduino IDE. Sök efter "DHT sensor library" och "LiquidCrystal library" och installera dem. Detta gör att du kan använda dessa komponenter i din kod.

Ansluta sensorer och motorer

Nu är det dags att koppla ihop alla komponenter. Börja med att ansluta jordfuktighetssensorn till en analog pin på Arduino, typiskt A0. Anslut DHT11-sensorn till en digital pin, exempelvis pin 2. Relämodulen kopplas till en annan digital pin, exempelvis pin 3, och motorn kopplas till relämodulen.

Kontrollera att alla anslutningar är korrekta och säkerställ att du har en strömförsörjning för pumpen, eftersom den kommer att användas för vattning.

Programmering av systemet

Programmeringen av ditt arduino automatic irrigation system är en av de mest kritiska delarna av projektet. Du måste skriva koden för att läsa data från sensorer, styra reläet för pumpen och uppdatera LCD-skärmen med användbar information.

#include
#include

#define DHTPIN 2
#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

const int moistureSensorPin = A0;
const int relayPin = 3;

void setup() {
    lcd.begin(16, 2);
    dht.begin();
    pinMode(relayPin, OUTPUT);
}

void loop() {
    float h = dht.readHumidity();
    float t = dht.readTemperature();
    int moistureLevel = analogRead(moistureSensorPin);

    // Kontroll av fuktnivå
    if (moistureLevel < 300) {
        digitalWrite(relayPin, HIGH); // Aktivera pumpen
    } else {
        digitalWrite(relayPin, LOW); // Stäng av pumpen
    }

    // Visa data på LCD
    lcd.setCursor(0, 0);
    lcd.print("Temp: " + String(t) + "C");
    lcd.setCursor(0, 1);
    lcd.print("Fukt: " + String(moistureLevel));

    delay(2000); // Uppdatera varje 2 sekunder
}

Förstå koden

I koden ovan initialiserar vi DHT11-sensorn och LCD-skärmen. Vi läser fuktigheten och temperaturen med funktionen dht.readHumidity() och dht.readTemperature(), medan vi läser jordens fuktighetsnivå med analogRead().

Genom att använda en if-sats kontrollerar vi fuktighetsnivån i jorden. Om nivån är under ett visst gränsvärde (300 i detta fall) aktiverar vi pumpen genom att sätta digitalWrite(relayPin, HIGH), annars stänger vi av den.

Justering av fuktnivåer

För att anpassa systemet efter dina specifika växters behov kan du justera gränsvärdena i koden. Genom att experimentera med olika värden kan du hitta den optimala nivån för bevattning, vilket säkerställer att dina växter får tillräckligt med vatten utan att övervattnas.

Ett sätt att göra detta är att registrera temperaturen och fuktigheten under olika tider på dygnet och analysera dessa data för att bestämma de bästa inställningarna för ditt system.

Användning av LCD-skärm för visning

En LCD-skärm är ett värdefullt verktyg för att visa information om systemet. Genom att ana hur mycket fukt som finns i jorden och vilken temperatur och luftfuktighet som råder, kan användaren göra snabba justeringar om det behövs. LCD-skärmen visar kontinuerligt uppdaterade värden, vilket gör det lätt att hålla koll på statusen.

Fördelar med smart bevattning

Ett smart bevattningssystem har många fördelar. För det första innebär det en betydande vattenbesparing, eftersom systemet bara vattnar när det verkligen behövs. Detta är särskilt viktigt i områden där vattenresurser är knappa.

För det andra kan ett automatiserat system också minska arbetsbelastningen för trädgårdsmästare och jordbrukare. Istället för att behöva kontrollera och vattna manuellt kan de fokusera på andra uppgifter medan systemet arbetar autonomt. Dessutom möjliggör det bättre tillväxt och hälsa för växterna, vilket kan leda till högre avkastning i jordbruket.

Avslutning och framtida förbättringar

Genom att använda detta automatiska bevattningssystem Arduino kan du effektivisera bevattningen av dina växter och se till att de får tillräckligt med vatten för optimal tillväxt. Det kan även spara tid och resurser samtidigt som du bidrar till en mer hållbar framtid.

Framtida förbättringar av systemet kan inkludera tillägg av fler sensorer för att mäta ljusnivåer eller pH-värden i jorden. Genom att lägga till fler funktioner kan du göra systemet ännu mer intelligent och anpassat till växternas specifika behov. Samarbete med andra användare i communityn kan ge nya idéer och insikter som ytterligare förbättrar ditt DIY-projekt.
