Att bygga ett projekt med en Arduino UNO kan vara både spännande och utmanande. För många hobbyister är det viktigt att kunna lagra data på ett effektivt sätt. Här kommer Cardshield in i bilden, ett smart och kostnadseffektivt alternativ för att ansluta ett microSD-kort till din Arduino. Med hjälp av Cardshield kan du enkelt läsa och skriva data till kortet, vilket öppnar upp för en rad olika applikationer.

I denna artikel kommer vi att gå igenom allt du behöver veta om Cardshield för Arduino UNO. Vi kommer att utforska dess funktioner, fördelar, och ge dig en detaljerad steg-för-steg-guide för att bygga ditt eget minneskortsskydd. Oavsett om du är en nybörjare eller en erfaren programmerare, kommer du hitta användbar information som hjälper dig att ta ditt projekt till nästa nivå.

Cardshield är en otroligt användbar modul för alla som arbetar med Arduino. Genom att ge en enkel och kostnadseffektiv lösning för att ansluta microSD-kort, gör Cardshield det lättare att lagra och hantera data. Det är särskilt användbart för datalogging och andra projekt där lagring av information är avgörande.

Den största fördelen med att använda Cardshield är dess enkelhet och låga kostnad. Istället för att investera i dyra lösningar kan du bygga ett eget minneskortsskydd som fungerar perfekt för dina behov. Låt oss dyka djupare in i vad Cardshield är och varför det är ett bra val för dina Arduino-projekt.

Vad är Cardshield?

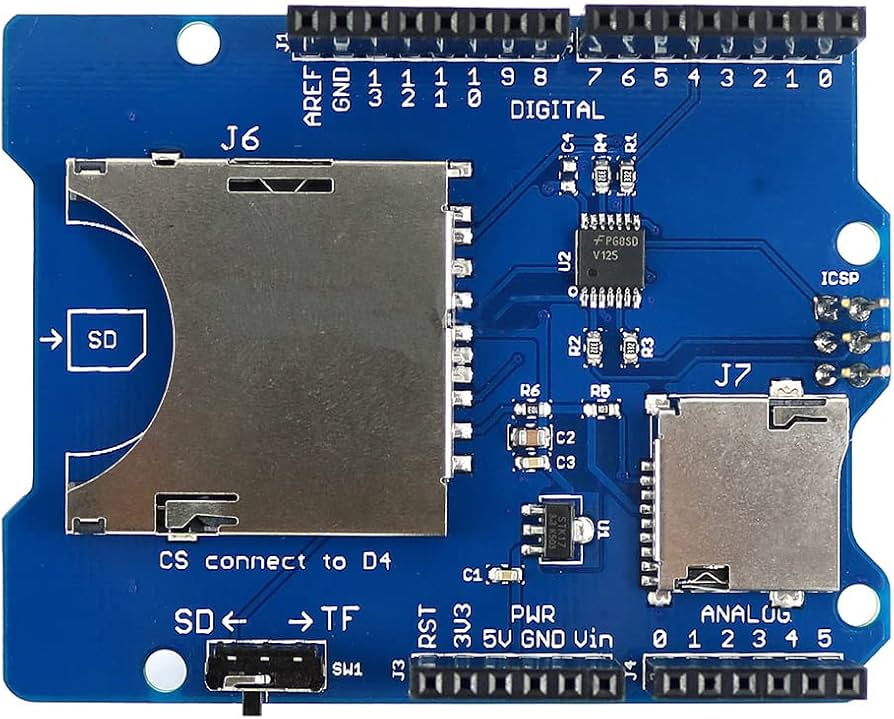

Cardshield är en modul designad för att fungera med Arduino UNO, vilket möjliggör anslutning av ett microSD-kort. Modulen gör det möjligt att både läsa och skriva filer, vilket är perfekt för projekt som kräver lagring av stora mängder data. Cardshield är kompatibel med flera olika filsystem och erbjuder hög hastighet och tillförlitlighet.

En av de mest lockande aspekterna av Cardshield är dess flexibilitet. Oavsett om du arbetar med datalogging, meddelandesystem eller andra typer av projekt, kan denna modul anpassas för att möta dina behov. Den är också enkel att använda med Arduino-bibliotek, vilket gör programmeringen smidig och effektiv.

Fördelar med att använda Cardshield

• Kostnadseffektivitet: Att bygga ett eget minneskortsskydd kan spara pengar jämfört med att köpa färdiga lösningar.
• Enkel installation: Cardshield är relativt enkelt att installera tack vare dess användarvänliga design.
• Bred kompatibilitet: Modulen fungerar utmärkt med olika filsystem och kan användas i många typer av projekt.
• Flexibilitet: Cardshield kan anpassas för att passa specifika behov, vilket gör den idealisk för kreativa projekt.
• Utbildningssyften: Perfekt för dem som vill lära sig mer om dataloggning och hur man använder microSD-kort.

Steg-för-steg guide för att bygga ett eget minneskortsskydd

Material som behövs

För att bygga ditt eget Cardshield behöver du följande material:

• Arduino UNO
• Cardshield-modul
• MicroSD-kort
• Jumper wires
• Brottbräda (valfritt)

Kopplingsschema och installation

Det första steget i att bygga ditt Cardshield är att koppla modulen till din Arduino UNO. Följ kopplingsschemat nedan för att göra anslutningarna korrekta:

Arduino UNO  |  Cardshield
----------------------------
      10     |   CS (Chip Select)
      11     |   MOSI (Master Out Slave In)
      12     |   MISO (Master In Slave Out)
      13     |   SCK (Serial Clock)
      GND    |   GND
      5V      |   VCC

Efter att ha anslutit modulen är det viktigt att kontrollera att alla kopplingar är stabila för att säkerställa att systemet fungerar som det ska.

Programmering för att läsa och skriva till microSD-kort

När du har kopplat ihop Cardshield med din Arduino, är nästa steg att programmera den. Nedan följer ett grundläggande exempel på hur du kan läsa och skriva till ett microSD-kort med hjälp av Arduino IDE:

#include
#include

const int chipSelect = 10;

void setup() {
  Serial.begin(9600);
  while (!Serial) {
    ;
  }

  Serial.print("Initialiserar microSD-kort...");
  if (!SD.begin(chipSelect)) {
    Serial.println("Misslyckades med att initialisera!");
    return;
  }
  Serial.println("microSD-kort är initierat.");

  // Skriver data till fil
  File dataFile = SD.open("data.txt", FILE_WRITE);
  if (dataFile) {
    dataFile.println("Datalogging information");
    dataFile.close();
    Serial.println("Data skrivs till data.txt");
  } else {
    Serial.println("Misslyckades med att öppna filen.");
  }
}

void loop() {
  // Här kan du lägga till kod för att läsa data från filen
}

Användningsområden för datalogging

Cardshield erbjuder en mängd olika användningsområden i datalogging. Det kan användas för att samla in och lagra data från olika sensorer, som till exempel temperatur, luftfuktighet och ljusstyrka. Den insamlade informationen kan senare analyseras och visualiseras för att ge värdefull insikt i olika projekt.

Ett par exempel på användningsområden inkluderar:

• Miljömonitorering: Samla in data om väderförhållanden och miljöfaktorer.
• Automatisering: Lagra data från olika automationssystem för att förbättra effektiviteten.
• Forskning och utbildning: Använda datalogging i utbildningssyfte för att fördjupa förståelsen för olika ämnen.

Avslutande tankar

Att använda Cardshield för Arduino UNO är ett utmärkt val för alla som vill börja med datalogging. Genom att bygga ditt eget minneskortsskydd kan du inte bara spara pengar, utan också få en djupare förståelse för hur datalagring fungerar. Med de många användningsområden som Cardshield erbjuder, är det en modul som varje Arduino-entusiast bör överväga.

Vanliga frågor (FAQ)

Vad är skillnaden mellan ett kortskydd och ett Ethernet-shield?

Ett Cardshield är specifikt utvecklat för att hantera microSD-kort för lagring av data, medan ett Ethernet-shield gör det möjligt för din Arduino att koppla upp sig på nätverket och kommunicera över internet. Cardshield stödjer inte Ethernet-anslutning.

Kan jag använda andra typer av SD-kort?

Ja, du kan använda olika typer av microSD-kort så länge de är kompatibla med Cardshield. Se till att kontrollera specifikationerna för att undvika problem.

Hur lång tid tar det att läsa och skriva data?

Tiden för att läsa och skriva till ett microSD-kort beror på flera faktorer, inklusive kortets hastighet och systemets konfiguration. Generellt sett är det ganska snabbt och bör inte orsaka större förseningar i din kod.

Resurser och vidare läsning

För dem som är intresserade av att lära sig mer om Cardshield och Arduino, finns det många resurser tillgängliga online. Här är några rekommenderade källor:

• Arduino SD Library Reference
• SparkFun Electronics
• Electronic Wings

Sammanfattningsvis är Cardshield för Arduino UNO ett värdefullt verktyg för dataloggning och blev enkelt att implementera i dina egna projekt. Genom att följa stegen ovan kan du skapa ditt eget minneskortsskydd som hjälper dig att lagra och hantera data effektivt. Lycka till med dina kommande projekt!
