MQ-135 Gasdetektor: Så Använder Du MQ-135 Sensor Med Arduino

I dagens samhälle är det avgörande att övervaka luftkvaliteten i våra omgivningar för att säkerställa en hälsosam livsstil. För detta ändamål finns det olika tekniska lösningar, varav en av de mest populära är MQ-135 gasdetektor, en mångsidig sensor som kan användas för att detektera en mängd olika gaser. Genom att kombinera MQ-135 med en Arduino kan hobbyister och ingenjörer enkelt övervaka och analysera luftkvalitet på ett effektivt sätt.

Denna artikel kommer att gå igenom hur man använder sensor mq135 kopplad till en Arduino. Vi kommer att diskutera hur sensorn fungerar, vilka material och verktyg som behövs, och hur man skriver och laddar upp koden till Arduino för att få meningsfull data från denna gas detector Arduino. Genom att följa stegen i denna guide kommer du att kunna skapa ditt egna projekt för att mäta luftens komponenter.

Introduktion

Innan vi dyker ner i de tekniska detaljerna kring MQ-135 gasdetektorn, är det viktigt att förstå varför sådan teknologi behövs i våra liv. Med den ökande staden och industrialisering utsätts vi för en rad olika förorenande ämnen i luften. Därför har Arduino gas -projekt, såsom MQ-135, blivit en viktig aspekt av hur vi kan övervaka och förbättra vår hälsa.

Denna guide syftar till att ge en omfattande översikt över sensor mq135, dess funktionaliteter och hur man kan använda den tillsammans med Arduino. Du behöver ingen speciell erfarenhet av elektronik eller kodning för att genomföra detta projekt, så även nybörjare kan lätt följa med. Målet är att hjälpa läsarna att skapa en egen luftkvalitetsmonitor som kan användas i hemmet, skolan eller på arbetsplatsen.

Vad är MQ-135 Gasdetektor?

MQ-135 gasdetektorn är en typ av gas sensor som används för att upptäcka olika förorenande gaser i luften. Den här sensorn är särskilt känslig för ämnen som ammoniak, bensin, rök och koldioxid, vilket gör den idealisk för applikationer som handlar om att övervaka luftkvalitet. Dess struktur består av en metalloxid-semiconductor vars ledningsförmåga förändras beroende på koncentrationen av gaserna i omgivande luft.

Den är mycket populär bland hobbyister på grund av dess låga kostnad och enkel användning i kombination med Arduino. Med hjälp av den här gas detector Arduino kan du snabbt sätta upp en enhet som övervakar luftens kvalitet och ger omedelbar feedback.

Hur fungerar MQ-135 Sensorn?

MQ-135 fungerar baserat på ett enkelt men effektivt princip: förändringar i ledningsförmåga. När sensorn utsätts för gaser kommer de att interagera med metalloxiden i sensorns struktur, vilket resulterar i en förändring i dess resistans. Genom att mäta denna förändring kan vi härleda koncentrationen av de specifika gaserna i luften.

För att kunna använda sensor mq135 korrekt är det viktigt att sensorn värms upp innan mätningar görs. Den behöver ca 24 timmar att kalibreras för att ge korrekta mätvärden. Under denna tid samlar sensorn in data och justerar sig för att ge mer noggranna avläsningar.

Material och Verktyg som Behövs

Innan du börjar bygga ditt projekt, är det viktigt att ha alla nödvändiga material och verktyg till hands. Här är en lista över vad du behöver:

• MQ-135 gasdetektor
• Arduino UNO
• Jumper wires
• Breadboard
• Motstånd (10kΩ)
• Strömförsörjning (USB eller batteri)
• Dataöverföringsprogramvara (Arduino IDE)

Med dessa material kommer du att kunna koppla ihop MQ-135 och Arduino för att börja mätningar.

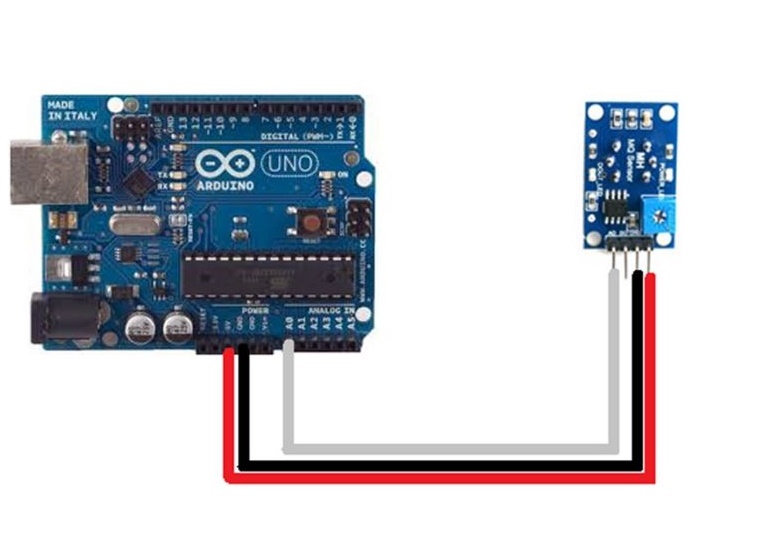

Kopplingsschema för MQ-135 och Arduino

Det är viktigt att förstå hur du kopplar ihop MQ-135 med Arduino korrekt för att säkerställa att sensorn fungerar som den ska. Här är ett enkelt kopplingsschema som visar hur du ansluter sensorn:

1. Koppla VCC på MQ-135 till 5V på Arduino.
2. Koppla GND från MQ-135 till GND på Arduino.
3. Koppla A0 från MQ-135 till en analog input på Arduino.
4. För att förbättra noggrannheten, lägg till ett 10kΩ motstånd mellan signalutgången och jord.

Genom att följa detta schema kan du säkerställa att sensor mq135 är korrekt kopplad och redo för programmering.

Installera Arduino IDE

För att kunna programmera din Arduino måste du först installera Arduino IDE (Integrated Development Environment). Detta är det mjukvaruverktyg som används för att skriva och ladda upp koden till din enhet. Här är stegen för att installera Arduino IDE:

1. Gå till den officiella webbplatsen för Arduino.
2. Välj "Software" och ladda ner den senaste versionen av Arduino IDE som är kompatibel med ditt operativsystem.
3. Installera programvaran genom att följa instruktionerna.
4. Öppna Arduino IDE och anslut din Arduino via USB-kabel.

När du har installerat Arduino IDE kan du börja skriva koden för att använda MQ-135.

Skriva Arduino-koden

Nästa steg är att skriva koden som gör att MQ-135 kan kommunicera med Arduino. Här är ett enkelt exempel på kod som gör just detta:

void setup() {
  Serial.begin(9600); // Startar Serial kommunikation
}

void loop() {
  int sensorValue = analogRead(A0); // Läser värde från MQ-135
  float voltage = sensorValue * (5.0 / 1023.0); // Konvertera till volt

  Serial.print("Sensorvärde: ");
  Serial.print(sensorValue);
  Serial.print(" - Spänning: ");
  Serial.println(voltage);
  delay(1000); // Vänta en sekund innan nästa avläsning
}

Denna kod kommer att läsa av data från MQ-135 varannan sekund och skriva ut värdena i Serial Monitor. Se till att justera kodens pins vid behov beroende på din koppling.

Ladda upp Koden till Arduino

För att ladda upp din kod till Arduino, följ dessa steg:

1. Öppna Arduino IDE.
2. Kopiera och klistra in koden i kodfönstret.
3. Välj rätt typ av Arduino under "Tools" > "Board".
4. Välj rätt COM-port under "Tools" > "Port".
5. Klicka på den nedåtriktade pilen (Upload) för att ladda upp koden.

När koden har laddats upp framgångsrikt kan du öppna Serial Monitor under "Tools" och börja se de data som MQ-135 samlar in.

Så Tolkar Du Data från Sensorn

Data från sensor mq135 kan tolkas och analyseras för att bedöma luftkvaliteten. Sensorvärdet, som läses in som ett analogt värde, är direkt proportionellt mot koncentrationen av gaser som sensorn detekterar. Ju högre värde, desto fler föroreningar finns i luften. Här är ett exempel på hur du kan tolka data:

• Under 200: Bra luftkvalitet
• 200 - 400: Acceptabel luftkvalitet, men försiktig övervakning rekommenderas
• Över 400: Dålig luftkvalitet, åtgärder behövs

Genom att regelbundet övervaka dessa värden kan du få en bättre förståelse för hur luften i din omgivning förändras över tid.

Tillämpningar för MQ-135 Gasdetektor

MQ-135 har en mängd olika tillämpningar, särskilt inom områden som miljömonitorering, industriell säkerhet och hälsa. Här är några exempel:

• Luftkvalitetsövervakning i hemmet för att säkerställa ren inomhusluft.
• Industriella appliceringar där det är viktigt att övervaka gasnivåer för att förhindra olyckor.
• Utbildningsprojekt som använder Arduino för att lära sig om elektronik och programmering.

Denna mångsidighet gör MQ-135 till en utmärkt sensor för både hobbyister och yrkesverksamma.

Slutsats

Genom att använda MQ-135 gasdetektor i kombination med Arduino kan du enkelt och effektivt övervaka luftkvaliteten i din omgivning. I den här artikeln har vi gått igenom vad sensor mq135 är, hur den fungerar, vilka komponenter du behöver, hur du kopplar ihop dem, och hur du skriver koden för att få ut data. Med den kunskapen är du nu rustad att genomföra ditt eget projekt och bidra till en bättre förståelse av luftens kvalité.

Känn dig fri att utforska och experimentera vidare med dessa teknologier, och kom ihåg att korrekt övervakning av luftkvaliteten är en viktig aspekt av att leva i en hälsosam och hållbar miljö.
