Up/Down Counter med Arduino: En Enkel Guide till Projektet

Välkommen till vår omfattande guide om att bygga en up/down counter med Arduino! I detta projekt kommer vi att gå igenom hela processen, från att förstå konceptet bakom en up/down counter till att programmera Arduino och sätta ihop de nödvändiga komponenterna. Oavsett om du är nybörjare eller erfaren användare, finns det något för alla.

Att skapa en up/down counter är ett utmärkt sätt att lära sig mer om elektriska kretsar och programmering. Genom att följa med i denna guide kommer du att förvärva värdefulla kunskaper om hur man arbetar med Arduino, läser från knappar och kontrollerar utdata från en display. Låt oss dyka in i detta spännande projekt!

Inledning

I denna guide kommer vi att fokusera på att bygga en enkel up/down counter med hjälp av en Arduino-plattform. Vi kommer att dra nytta av olika komponenter, inklusive knappar, en display och en Arduino-kort för att göra vårt projekt framgångsrikt. Med våra detaljerade instruktioner kommer du att kunna följa stegen enkelt.

En up/down counter är inte bara en rolig och enkel konstruktion, den har också många tillämpningar i verkligheten, som att räkna människor i ett rum, hålla reda på poäng i spel eller andra liknande funktioner. Låt oss börja vår resa!

Vad är en Up/Down Counter?

En up/down counter är en digital enhet som kan räkna upp eller ner beroende på användarens input. Den fungerar genom att registrera varje tryck på en knapp för att antingen öka eller minska ett räkneverksvärde. Det är ett enkelt men funktionellt projekt som kan anpassas på många sätt beroende på användarens behov.

Funktionaliteten hos en up/down counter kan till exempel användas i sport evenemang för att räkna poäng eller i lagerhantering för att hålla reda på antal varor. Det kan även användas i utbildningssyfte för att förstå grundläggande programmering och elektronik.

Nödvändiga Komponenter

Innan vi sätter igång med projektet, låt oss gå igenom de nödvändiga komponenter som vi kommer att behöva:

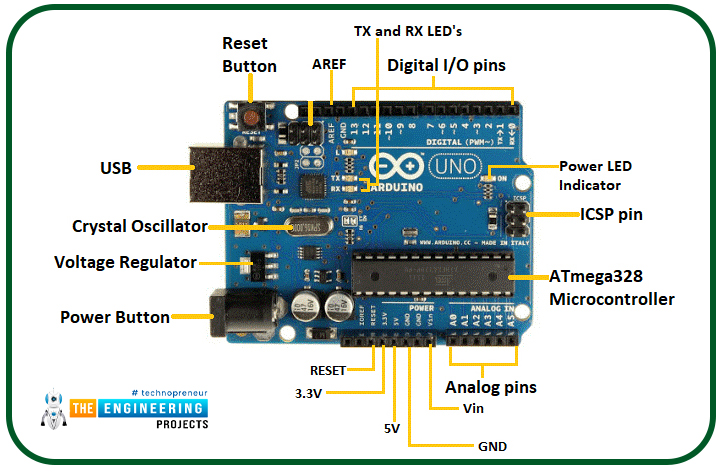

• Arduino Uno - vårt huvudkort för programmering och styrning av projektet
• LCD-skärmsmodul - för att visa räkneverksvärdet
• Två tryckknappar - en för att räkna upp och en för att räkna ner
• Motstånd - för att säkerställa att ingångarna fungerar korrekt
• Jumperkablar - för anslutning av alla komponenter
• Brödboard - för att bygga upp vår krets utan lödning

Dessa komponenter är grundläggande för att sätta ihop vår up/down counter. Vi rekommenderar att du har allt redo innan du börjar projektet.

Kopplingsschema

Nästa steg i vårt projekt är att skapa ett kopplingsschema. Detta schema visar hur vi ska koppla samman alla komponenter för att få vår up/down counter att fungera.

För att skapa kopplingsschemat behöver vi placera vår Arduino Uno i mitten och koppla alla komponenter enligt följande:

• Koppla LCD-skärmen till Arduino:
  1. VCC till 5V
  2. GND till GND
  3. SDA till A4
  4. SCL till A5
• Koppla tryckknappar:
  1. Den första knappen (öka) till pin 2
  2. Den andra knappen (minska) till pin 3

Det rekommenderas också att använda motstånd på knapparna för att undvika brus och läsa felaktiga värden från den analoga ingången. Ett 10kΩ motstånd mellan VCC och knappen som går till pin 2 och 3 är en bra idé.

Programmering av Arduino

När vårt kopplingsschema är klart är det dags att börja med programmering av Arduino. För att få vår up/down counter att fungera måste vi skriva ett program som läser ingångarna från knapparna och styr utdata till LCD-skärmen.

Här är ett exempel på hur programmet kan se ut:

#include
#include

LiquidCrystal_I2C lcd(0x27, 16, 2);

int count = 0;
const int buttonUp = 2;
const int buttonDown = 3;

void setup() {
  lcd.begin();
  lcd.backlight();
  pinMode(buttonUp, INPUT);
  pinMode(buttonDown, INPUT);
  lcd.print("Count: ");
  lcd.print(count);
}

void loop() {
  if (digitalRead(buttonUp) == HIGH) {
    count++;
    lcd.clear();
    lcd.print("Count: ");
    lcd.print(count);
    delay(200); // Debounce delay
  }

  if (digitalRead(buttonDown) == HIGH) {
    count--;
    lcd.clear();
    lcd.print("Count: ");
    lcd.print(count);
    delay(200); // Debounce delay
  }
}

I detta exempel importerar vi nödvändiga bibliotek och deklarerar några variabler. Vi initialiserar LCD-skärmen och knapparna i setup() funktionen och uppdaterar räknarvärdet i loop() funktionen baserat på knapptryck.

Så här använder du Up/Down Counter

Nu när vi har byggt vår up/down counter och programmerat vår Arduino är det dags att testa. Här är stegen för att använda din up/down counter:

• Ställ in kopplingarna som visats i kopplingsschemat.
• Anslut Arduino till en dator och ladda upp programmet via Arduino IDE.
• När programmet har laddats upp, tryck på knappen för att öka eller minska räkneverket.
• Observera hur count värdet ändras på LCD-skärmen varje gång du trycker på knappen.

Det är en spännande känsla att se hur din konstruktion fungerar i praktiken! Känn dig fri att experimentera med olika värden och se hur det påverkar din up/down counter.

Felsökning och Vanliga Problem

Som med alla projekt kan det uppstå problem. Här är några vanliga problem och tips för felsökning:

• Ingen bild på LCD-skärmen: Kontrollera att du har kopplat alla ledningar korrekt, speciellt SDA och SCL. Se också till att du har rätt adress i koden.
• Knappregistrering fungerar inte: Se till att knapparna är korrekt kopplade med motstånd, och att du har angett dem som ingångar i din kod.
• Felaktiga värden på displayen: Kontrollera att du har rätt kod och inga logiska fel i hur du hanterar knapptryck.

Felsökning kan ta tid, men det är en del av lärprocessen. Se till att notera vad som fungerar och vad som inte fungerar, och att använda community-resurser om du fastnar.

Utvecklingsmöjligheter

Efter att ha byggt din grundläggande up/down counter kan du överväga att utveckla den ytterligare. Här är några idéer:

• Implementera en reset-knapp för att återställa räkneverket till noll.
• Använda dioder och fler knappar för att räkna upp i olika steg.
• Integrera en ljudsignal för att ge feedback när räknaren ändras.
• Anslut till ett externa gränssnitt för att kommunicera med andra enheter via bluetooth.

Dessa tillägg kan ge din up/down counter nya funktioner och göra projektet ännu mer intressant!

Sammanfattning

I denna guide har vi gått igenom hur man bygger en up/down counter med Arduino. Vi har diskuterat allt från nödvändiga komponenter, kopplingsschema, programmering och hur man använder den. Projektet är både enkelt och lärorikt och erbjuder många möjligheter till förbättringar.

Denna typ av projekt är perfekt för att introducera dig själv eller andra till världen av programmering och elektronik. Genom att experimentera och bygga egna projekt kan du utveckla en djupare förståelse och kanske även inspirera andra.

Författarens Tankar

Att bygga en up/down counter med Arduino har verkligen varit en givande upplevelse. Jag har lärt mig mycket och fått möjlighet att använda mina färdigheter inom programmering och elektronik. Med hjälp av denna guide hoppas jag att fler teknikentusiaster kommer att inspireras att utforska sina egna kreativa projekt.

Jag uppmuntrar alla att prova detta projekt och, viktigast av allt, att ha kul med det! Dela gärna dina erfarenheter och eventuella förbättringar du gör med din up/down counter. Teknik är en ständigt utvecklande värld, och vi kan alltid lära oss av varandra.

Tack för att du läste vår guide och lycka till med din upp/ned-räknare med Arduino!
